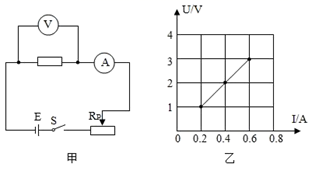

  如图甲，R₁为定值电阻，R_P为滑动变阻器，闭合开关，R_P的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（　　）



  A．电源电压为3V，R₁阻值为18Ω

  B．电路消耗的最小功率为0.2W

  C．当R_P总阻值的接入电路时，它与定值电阻消耗的功率之比为6∶5

  D．当电流为0.4A时，R₁与R_P连入电路的阻值之比为1∶2


• 难度： 使用次数：140 入库时间：2020-11-30

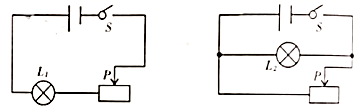

  如图所示，电源电压不变，L₁、L₂两个灯泡的规格相同。闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是



  A．L₁始终比L₂暗                                         B．L₁始终比L₂亮

  C．L₁和L₂都变暗                                         D．L₁和L₂都变亮


• 难度： 使用次数：169 入库时间：2020-11-30

  甲图是小灯泡L和电阻R的I−U图象．将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S₁时，小灯泡L的实际功率为1W．下列说法错误的是（        ）



  A．只闭合开关S₁时，小灯泡L的电阻为4Ω

  B．再闭合开关S₂时，电流表示数增加0.2A

  C．再闭合开关S₂时，电路总功率为1.4W

  D．再闭合开关S₂后，在1min内电阻R产生的热量为240J


• 难度： 使用次数：126 入库时间：2020-11-30

  在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（　　）



  A．电磁铁的A端为N极

  B．小磁针静止时，N极水平指向左

  C．利用这一现象所揭示的原理可制成的设备是发电机

  D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强


• 难度： 使用次数：102 入库时间：2020-11-30

  如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是



  A．电流表A₁ 变小，A₂变小，电压表V不变

  B．电流表A₁变小，A₂不变，电压表V不变

  C．电流表A₁变小，A₂变小，电压表V变大

  D．电流表A₁不变，A₂变大，电压表V变小
