难度：
使用次数：134
入库时间：2020-12-30如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行．在“保持电阻不变”这一步实验时应
A．保持R2滑片的位置不动
B．保持R2两端的电压不变
C．保持R1不变，调节R2滑片到不同的适当位置
D．保持电路中电流不变
-
难度：
使用次数：199
入库时间：2020-12-30
如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明
A．匀速直线运动中速度与所运动路程的关系
B．导体的电阻与其两端的电压的关系
C．燃料完全燃烧放出的热量与质量的关系
D．晶体加热时温度与时间的关系
-
难度：
使用次数：111
入库时间：2020-12-30
某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（ ）
A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路
B．探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化
C．在探究通过导体的电流与导体的电阻关系时，当将 R1 由10Ω换成20Ω 时，应将滑片向右移动，使电压表示数不变
D．实验中，多次测量是为了减小实验误差
-
难度：
使用次数：123
入库时间：2020-12-30

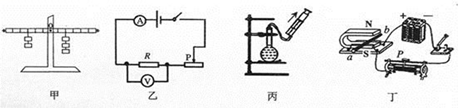

下列说法中正确的是
A．甲图研究杠杆平衡时，通过改变动力（臂>和阻力（臂）多次测量，是为了减小实验误差
B．乙图探究电流与电阻的关系，电阻R由l0Ω换为20Ω后将变阻器的P点向左移动
C．丙图为了使试管内刚停止沸腾的水再次沸腾，向外拉活塞，降低气压，降低沸点
D．丁图探究通电导体在磁场中受到力的方向是否与磁场方向有关，调换磁性更强的磁铁
-
难度：
使用次数：118
入库时间：2020-12-30
在探究“电流与电阻关系”的实验中，实验室提供了如下器材：电源（电源电压3V保持不变）、滑动变阻器R0（0～20Ω）、电阻箱（0～9999Ω）、电压表（0～3V）、电流表（0～0.6A）、开关各一个、导线若干．依据如图所示的电路，各小组同学保持电阻R两端的电压U=2V不变，记录了六组数据，并绘制成图象．请你根据所学的知识和给定的器材，选择出比较合理的图象
A．
B．
C．
D．
