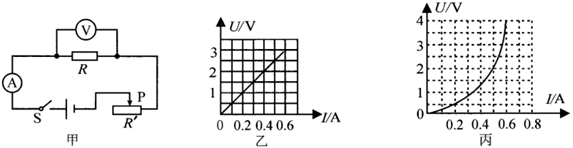

入库时间：2020-12-15小言利用如图甲所示的电路，探究“电流与电压、电阻的关系”。实验器材：电源（电压恒为4.5V）、电流表、电压表各一个，一个开关，若干定值电阻（5Ω、10Ω、15Ω、25Ω、30Ω），一个滑动变阻器（60Ω 3A），导线若干：
(1)小言在探究“电流与电压的关系”时，通过实验得到多组实验数据，由这些数据画出如图乙所示的图像，由图像可得结论：当电阻一定时，电流和电压成________；
(2)小言在探究“电流与电阻的关系”时，为了保证所有定值电阻均能完成实验，实验过程中小言应该保证电压表的示数至少为________V不变；
(3)小言找来一个小灯泡将定值电阻更换，测得数据后发现小灯泡两端电压与通过的电流关系如图丙所示，若闭合开关S，小灯泡发光，滑动变阻器的滑片P滑动过程中，小灯泡阻值的变化量大小为
，滑动变阻器连入电路阻值的变化量大小为
，则这两个量的大小关系是：________（选填“大于”“小于”或“等于”）。 -
难度：
使用次数：125
入库时间：2020-12-15

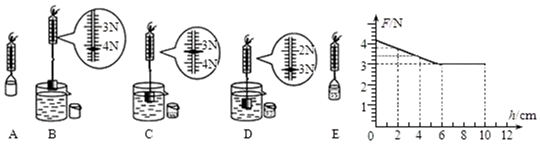

如图所示，图A、B、C、D、E是“探究浮力大小跟排开液体所受重力关系”实验的5个步骤：
(1)_____两步骤可计算出圆柱体物块浸没在水中时受到的浮力F 浮=_____N；_____两步可得出物块排开水所受的重力G排，比较F浮与G排，可以得到浮力的大小跟物块排开水所受重力的关系是_____；
(2)图像是圆柱体物块从水面缓慢浸入水中时，根据实验数据描绘出弹簧测力计示数F随物块浸入深度h变化的关系图像。分析图像可知：当物块没有浸没之前，h=4cm时，弹簧测力计示数为_____N，该圆柱体物块的高度是_____cm。
-
难度：
使用次数：134
入库时间：2020-12-15
用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大____．
（2）闭合开关，向左移动变阻器滑片，电流表示数应______(选填“变大”、“不变”或“变小”) ．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值
为____V．
（4）请根据表中数据在丙图做出电压—电流图像___________。
（5）从这些数据可知，此次实验选定的定值电阻为_________Ω。
（6）通过实验可以得出结论：____________________________。
-
难度：
使用次数：149
入库时间：2020-12-15
为了探究小灯泡亮度与实际功率的关系，学校物理兴趣小组设计了如图甲所示的实验电路，小灯泡标有“2.5V”字样，电阻约为10Ω，电源电压6V保持不变，可供选用的滑动变阻器有“10Ω 1A”的R1 和“20Ω 1A”的R2，
(1)为了完成实验，你认为应该选用的滑动变阻器是_____；（选填“R1”或“R2”）
(2)请用笔划线代替导线将实验电路补充完整（要求：滑动变阻器滑片向左移动时，灯泡变亮）；（__________________）
(3)电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表指针明显偏转， 你认为造成这一现象的原因可能是_____（选填数字编号）；
①电流表断路 ②小灯泡短路 ③小灯泡灯丝断了 ④滑动变阻器短路
(4)排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从电压表“0~15V”量程的刻度线看出指针停在1V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示为_____A，则小灯泡的额定功率是_____W；
(5)根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，他根据多组实验数据描绘出的I-U图象如图丙所示，主要原因是：灯丝电阻随温度而变化，若小灯泡的额定功率P0，与某次工作时的实际功率P1满足P0=4P1，则以下关于额定电压U0与实际电压U1的数值关系，你认为最有可能的是_____。
A．U0=1.5U1 B．U0=2U1 C．U0=3U1 D．U0=4U1
-
难度：
使用次数：137
入库时间：2020-12-15
如图甲所示是一种常见的发光二极管，其电路符号如图乙所示.
二极管的导电能性很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极，这很像自行车气流从打气筒流向车胎.小丽和小明认真查阅资料后，决定一起验证二极管的这一特殊导电性.
（1）闭合开关前，滑片应位于________（选填“a” 或“b”）端。
①当电源反接时（如图丙），无论怎么移动滑片，电流表都________（选填有或无）示数
②当电源正接时（如图丁），闭合开关，观察发现电流表无示数，二极管也不发光，于是他们找来一电压表，接在c、d两端，发现电压表有示数，为1.4 V，电路无断路情况，移动滑片，发现电压表示数变大，电流表也有示数，对此，他们猜想当电源正接时二极管导电性能与它两端的电压大小有关．他们认真完成实验，并将记录的部分数据填入下表中。
电压/V
1.4
1.5
1.7
1.9
2.0
2.1
2.2
2.3
2.4
2.5
电流/mA
0
0
2.0
4.0
12.0
22.0
32.0
42.0
52.0
60.0
（2）分析以上实验可知发光二极管具有________（选填“单”或“双”）向导电的特性。

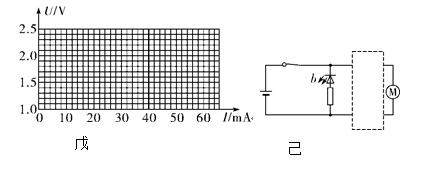

（3）根据表中实验数据用描点法在所给的坐标纸上作出这个二极管的U－I图像________。
（4）当二极管两端的正向电压达到1.9 V后，二极管正常工作，从表格中收集到的数据以及U－I图像可以看出该二极管正常工作前后的导电情况的区别是_____________。
（5）若电源电压为5 V，当电流表示数为12.0 mA时，滑动变阻器接入电路的阻值为________Ω。
（6）使用发出两种色光的二极管，分别指示电动机正反两个转动方向，可以帮助操作人员及时发现电动机转动方向是否符合需要．为此小丽和小明设计了符合需要的模拟电路。
实验步骤：
①接通开关，二极管a导通，发红光，电动机正转。
②调换电池组正、负极，接通开关，二极管b导通，发绿光，电动机反转。
请你根据小丽和小明的设计思路，在图己虚线框内画出二极管a的连接方式________。
