难度：
使用次数：118
入库时间：2020-12-14“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度(图中未画出)的白色纸板ABCD．能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔．
(1)实验前，应将纸板______放置平面镜上；移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿_____时针方向转动；
(2)移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？_________；
(3)如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现此现象说明了：__________；
(4)在图甲中，若将纸板(连同激光笔)绕CD向后倾斜，此时反射光束____________．
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
-
难度：
使用次数：185
入库时间：2020-12-14
小军在做“探究平面镜成像的特点”的实验，如图
（1）应选择_____（选填“明亮”“黑暗”）的环境；
（2）实验时应选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为_____
A．两者都是光的反射形成的B．前者是光的反射形成的，后者是光的直线传播形成的
C．两者都是光的折射形成的D．前者是光的反射形成的，后者是光的折射形成的
（3）小军选用了两只大小完全一样的蜡烛，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是_____．（选填“控制变量法”或“等效替代法”）．
（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_____（选填“不能”“能”）呈现蜡烛的像，这说明平面镜所成的像是_____（选填“虚”或“实”）像．
（5）小军把玻璃板沿直线MN向右平移一段距离，在此过程中，蜡烛A的像_____（选填“会”或“不会”）向右平移．
（6）实验中多次改变蜡烛A的位置，是为了多次实验_____（选填“寻找普遍规律”“求平均值减小误差”）．
（7）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较_____（选填“亮”或“暗”）；如果实验采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰像，且测得两个像之间的距离为0.8cm，则玻璃板的厚度为_____cm．
-
难度：
使用次数：137
入库时间：2020-12-14

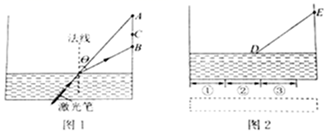

如图所示，将透明的薄壁
厚度可忽略不计
方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象．
（1）如图水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的______现象，此时入射角______角
选填“大于”“等于”或“小于”；（2）为使B处的光点移至C处，则应使水槽中的水量______，若BC间距离为2cm，则水面高度的变化量
______
选填“
”“
”或“
”；（3）如图所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是______，且激光笔照射在水槽底部的位置必须在区______
选填“①”②”或“③”内． -
难度：
使用次数：123
入库时间：2020-12-14
如图是小红“探究平面镜成像特点”的情景：小红的实验装置是：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。
（1）小红选择玻璃板代替镜子进行实验的目的是_______________。
（2）所用刻度尺的作用是便于比较像与物_____________________关系。
（3）选取两段完全相同的蜡烛是为了比较像与物的________关系。
（4）为便于观察，该实验最好在_______环境中进行（选填“较明亮”或“较黑暗”）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时。也能观察到____________，巧妙地解决了确定像的位置和大小的问题。
（5）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像______为止，这时发现像与物的大小_____；进一步观察A．B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板____。像和物到玻璃板的距离____。
（6）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上__________接收到蜡烛烛焰的像（填“能”或“不能”）。所以平面镜所成的像是__________像（填“虚”或“实”）。
（7）小红将蜡烛逐渐远离玻璃板时，它的像__________（填“变大”、“变小”或“不变”）。
（8）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作？（______）
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2）相同的操作
-
难度：
使用次数：119
入库时间：2020-12-14
如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上。
(1)实验时让光贴着纸板入射是为了________。
(2)如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，________(选填“能”或“不能”)在纸板上看到反射光。
(3)为了便于测量和研究，需要把光路记录在纸板上，你的方法是___________________。
(4)为了得到反射角与入射角大小关系的普遍规律，应当怎么做？___________________。
(5)另一同学将呈现反射光线的活动板右半边沿中线向后折，活动板上________(选填“能”或“不能”)看到反射光线，这说明_____________________________ 。
(6)若将一束光贴着纸板沿BO射到O点，反射光将沿图中的OA方向射出，这说明了 反射现象中光路可逆。
实验结论：多次改变入射光线AO与ON的夹角进行实验，测量记录如表所示，分析数据得出的结论是______________。
