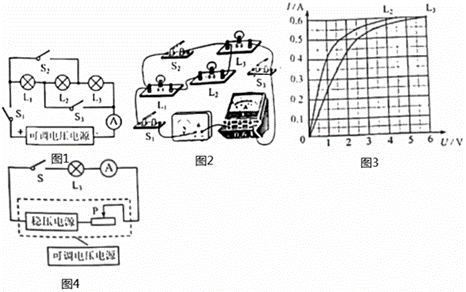

入库时间：2020-11-18学习了电功率后，小明利用如图1所示的电路图来探究小灯泡功率跟电阻的关系。L1规格为“2.5V 0.25A”、L2额定电压是4.5V、L3额定电压是6V，可调电压电源。图3是小灯泡L2和L3的I﹣U图象。
(1)请根据图1所示电路图用笔画线代替导线将图2所示实物图补充完整（______）。
(2)电路连接完成后，小明只闭合开关S1，发现电流表有示数，但小灯泡不发光，原因是______。
(3)如表是实验中的相关数据。
实验次数
开关状态
电源电压
电流表示数
小灯泡电阻
小灯泡功率
1
只S1闭合
U
0.25A
R1＝10Ω
P1＝0.625W
R2＝2Ω
P2＝0.125W
R3
P3＝0.25W
2
只S1、S2闭合
2.5V
0.50A
R3＝5Ω
P3＝1.25W
3
只S1、S3闭合
0.25A
R1＝10Ω
P1＝0.6125W
4
S1、S2、S3均闭合
1.30A
R2＝4.55Ω
P2＝1.375W
第1次实验中电源电压U＝______V，L3的阻值R3＝______Ω。
(4)分析表中数据可得出，规格不同的小灯泡消耗的实际功率跟电阻的关系是：
①______；
②______。
（拓展）完成实验后，老师告诉小明用一个稳压电源和一个滑动变阻器可以制作成一个可调电压电源。将自制的可调电压电源（稳压电源电压恒为6V）、电流表、小灯泡L3和开关串联，如图4所示。将滑片置于阻值最大处，闭合开关，向左移动滑片，当滑片从A点滑到最左端B点时（A、B两点图中未标出），电流表示数变化了0.1A，则RAB＝______Ω。
-
难度：
使用次数：167
入库时间：2020-11-18
小明在离家不远处施工，临时用导线将电水壶和电水龙头（打开几秒钟就能流出热水）接入家中电能表(3000r/(kW•h))。如图所示。电水壶的规格为“220V 1210W”，电水龙头的规格为“220V 2420W”，当电路中单独使用电水壶烧水时，铝盘转动110r，用时120s。在电路中单独使用电水龙头洗漱时，用了180s。导线、电水壶和电水龙头的电阻不随温度变化。求：
(1)电水壶和电水龙头的电阻；
(2)导线的电阻；
(3)在洗漱时，导线上产生的热量。
-
难度：
使用次数：190
入库时间：2020-11-18
边长为20cm的薄壁正方形容器（质量不计）放在水平桌面上，将质地均匀的实心圆柱体竖直放在容器底部，其横截面积为200cm2，高度为10cm。如图1所示。然后向容器内缓慢注入某种液体，圆柱体始终直立，圆柱体对容器底部的压力与注入液体质量的关系如图2所示。（g取10Nkg）
(1)判断圆柱体的密度与液体密度的大小关系，并写出判断依据；
(2)当圆柱体刚被浸没时，求它受到的浮力；
(3)当液体对容器底部的压强与容器对桌面的压强之比为1：3时，求容器内液体的质量。
